Aktivní centrum obce Ratíškovice

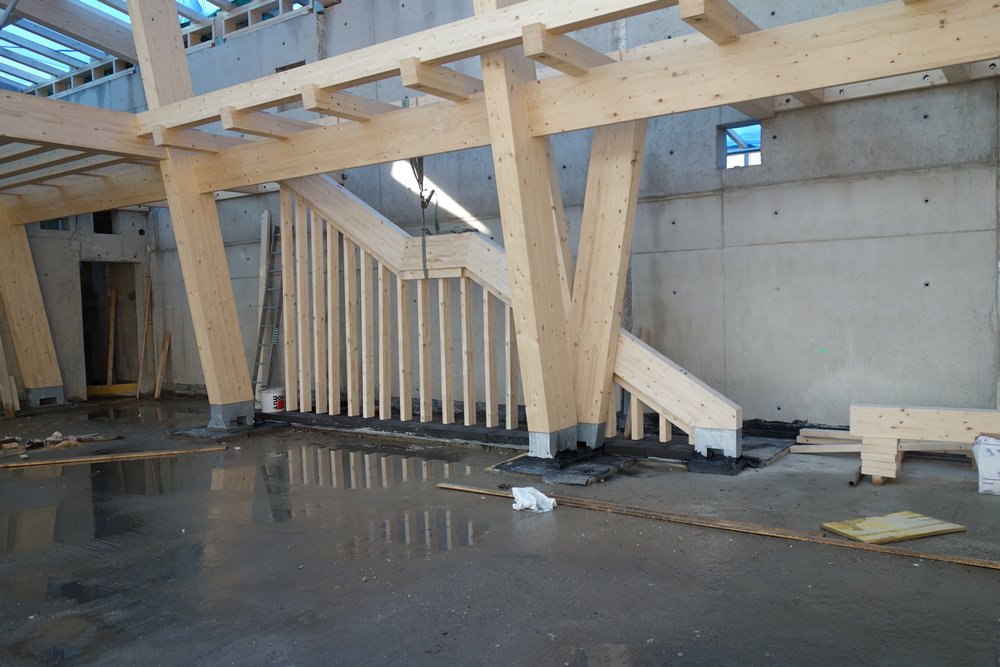

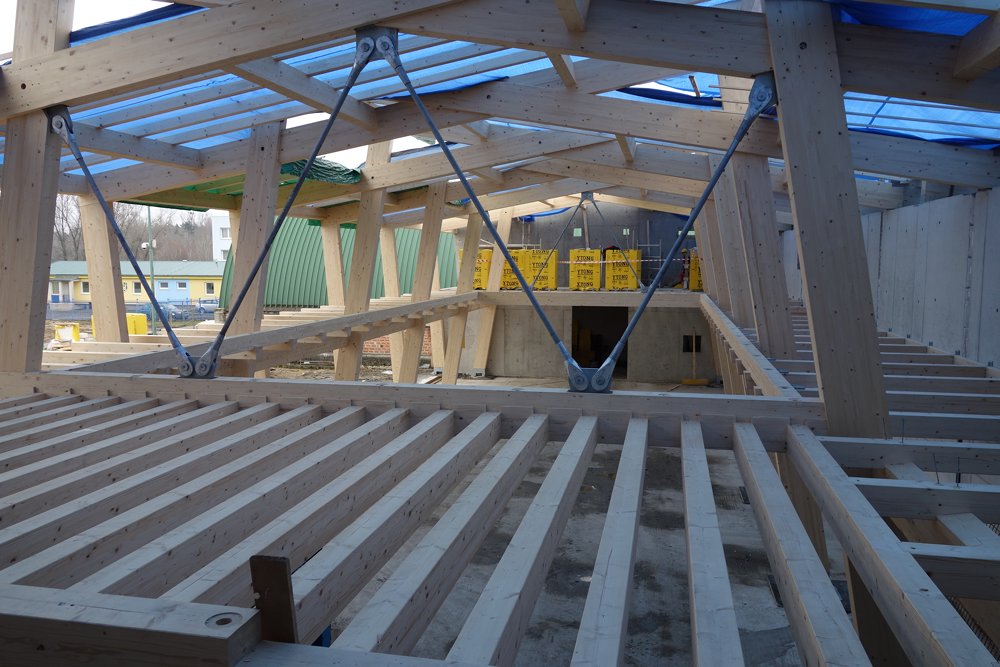

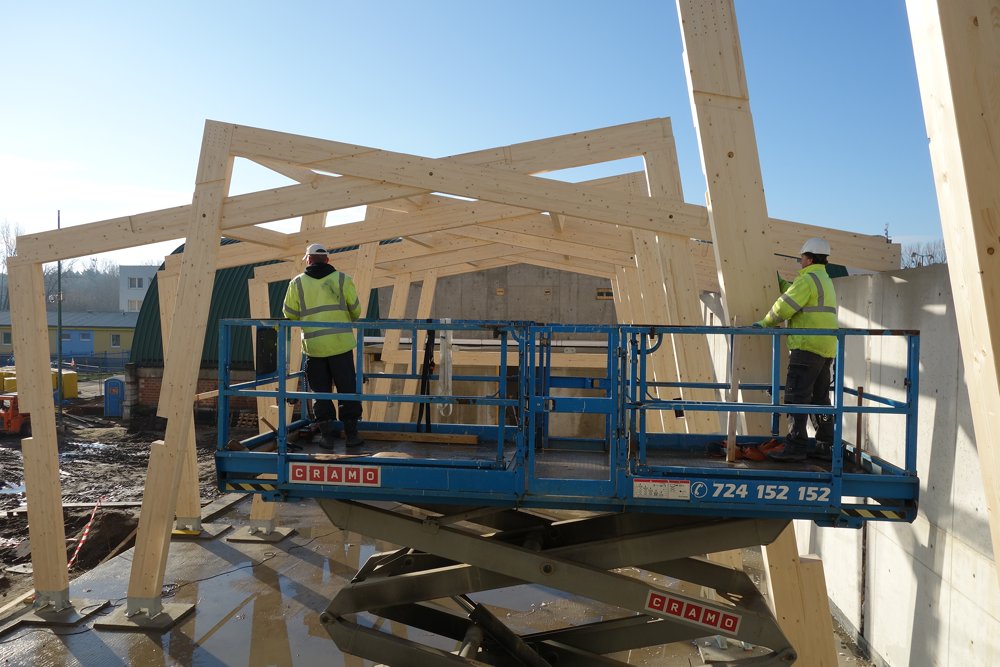

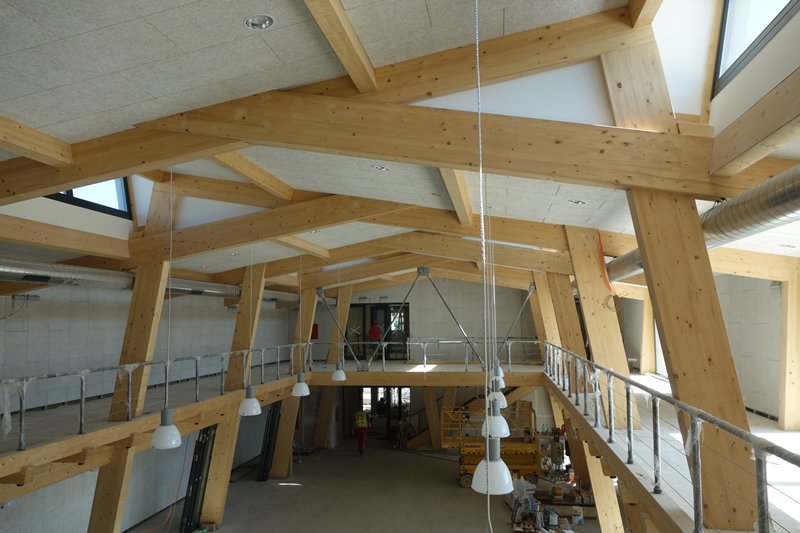

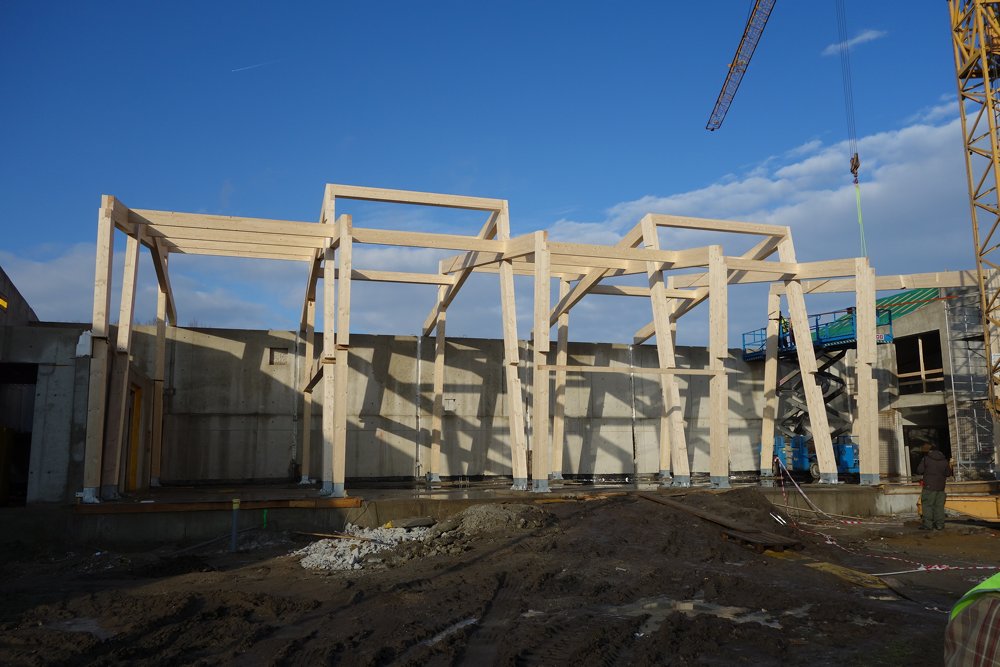

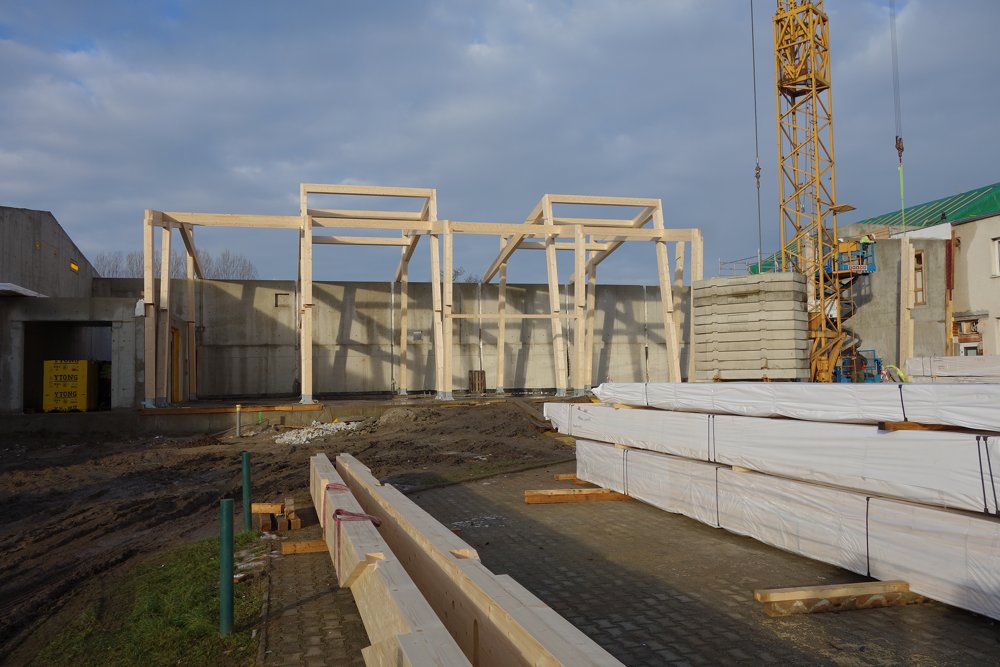

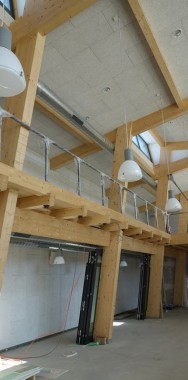

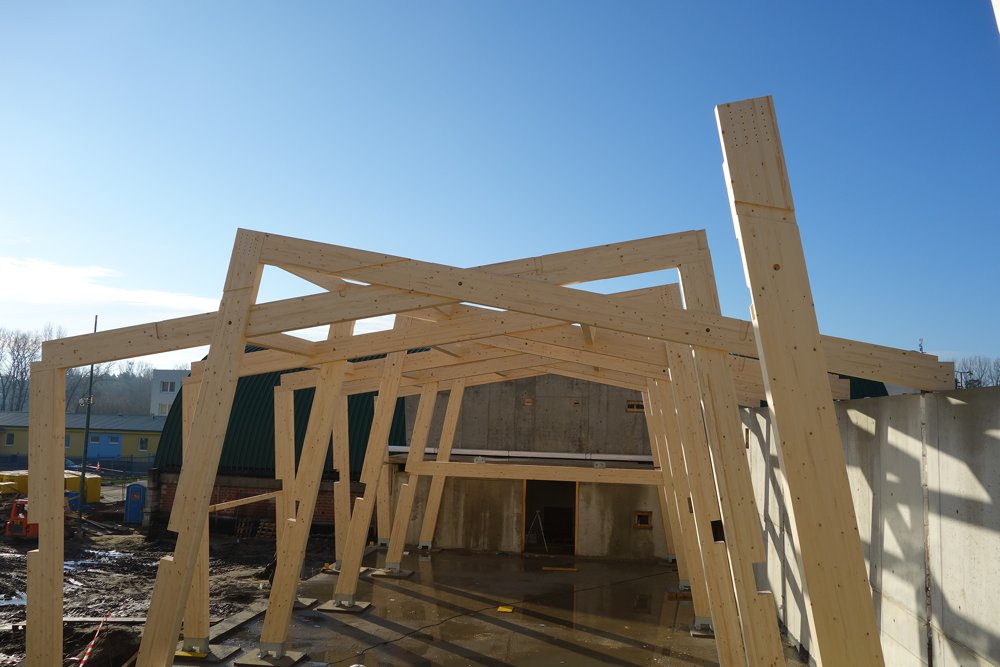

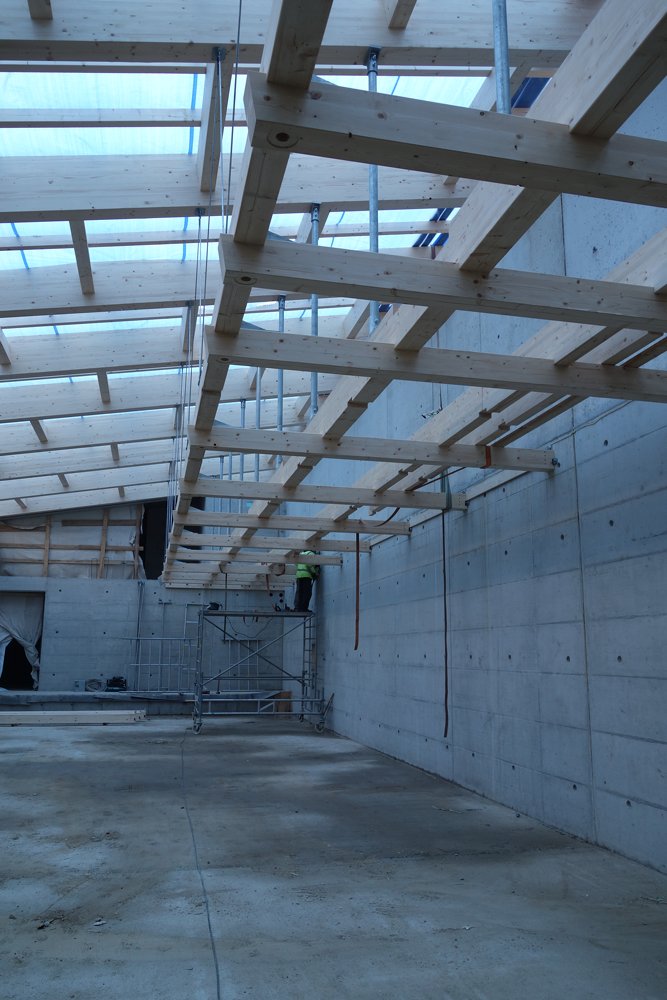

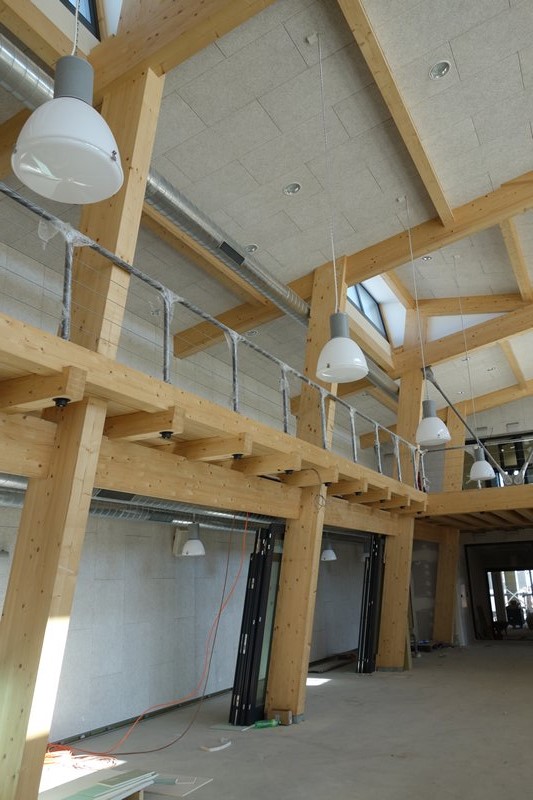

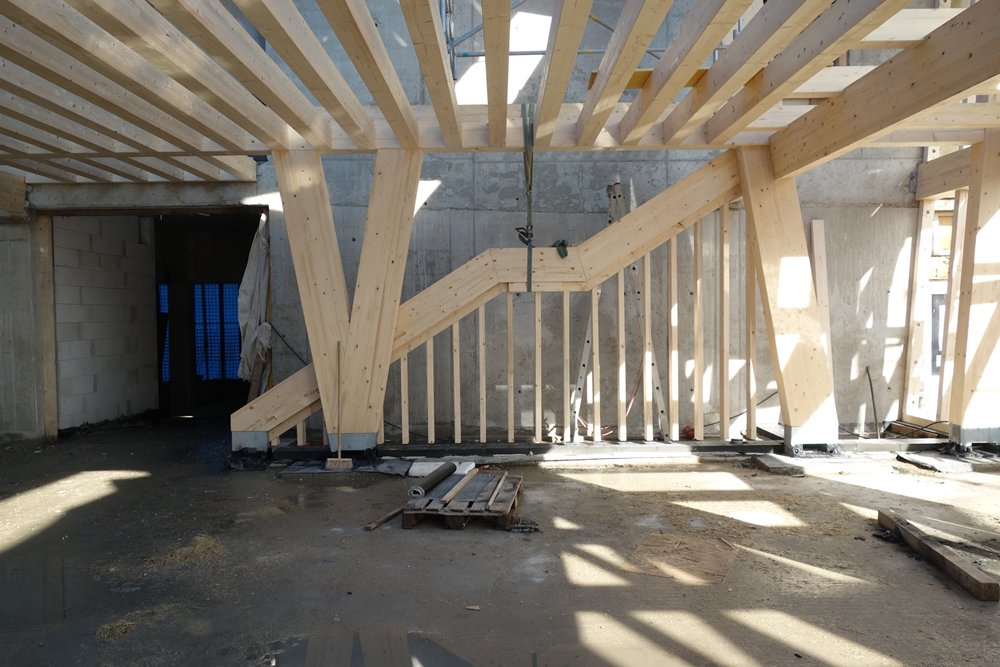

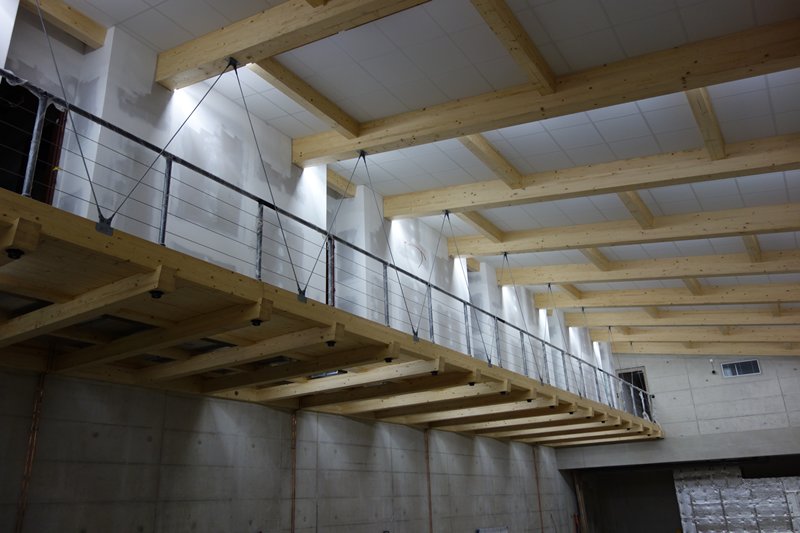

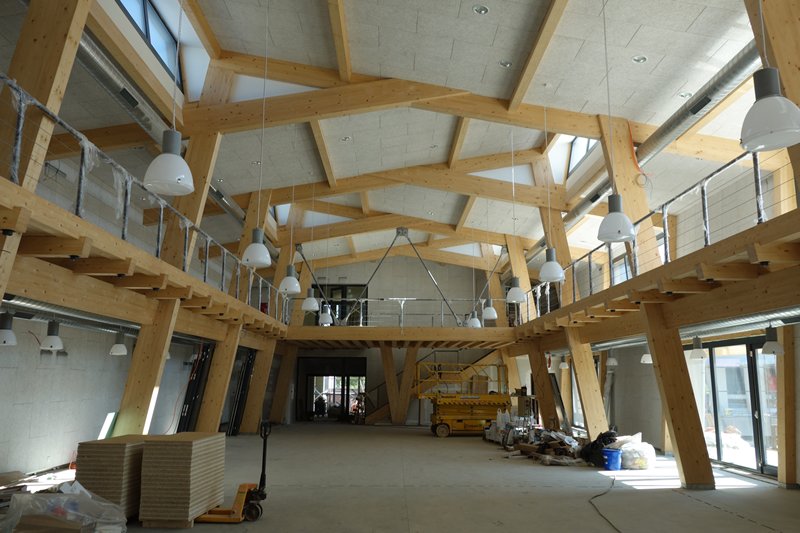

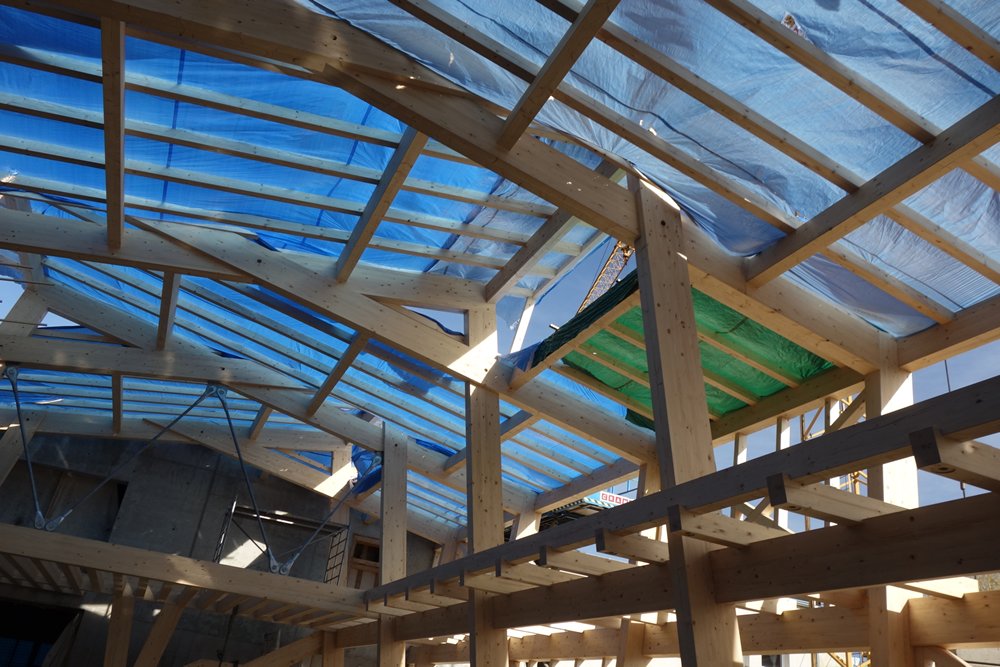

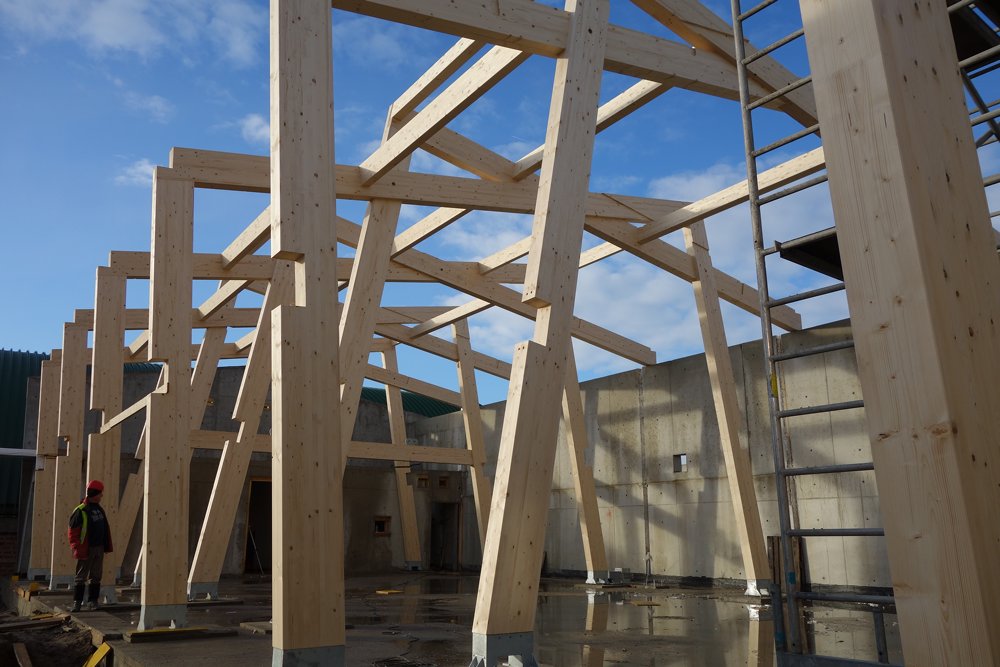

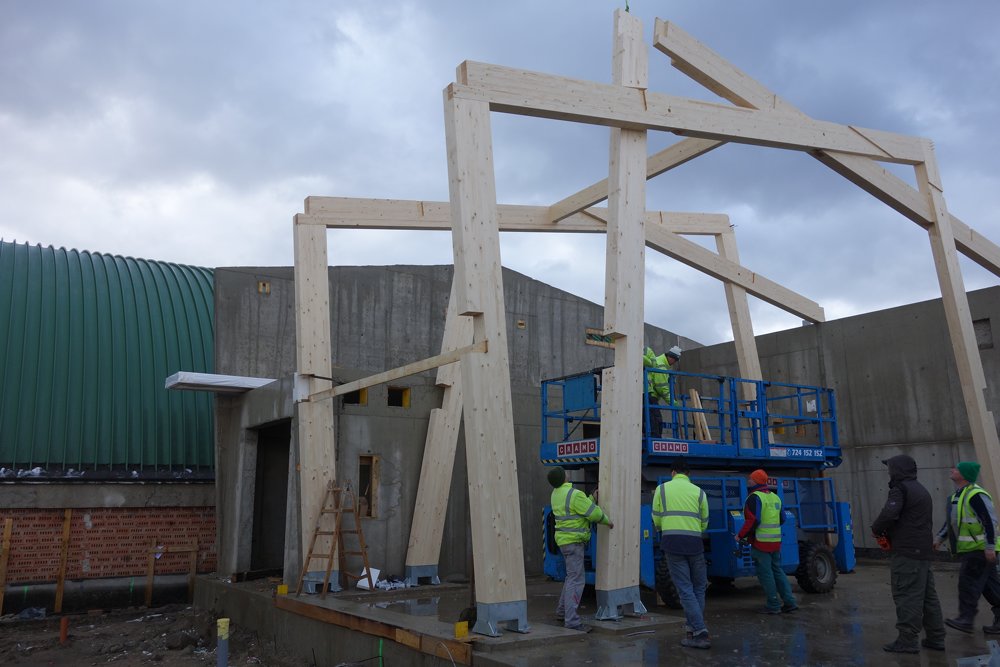

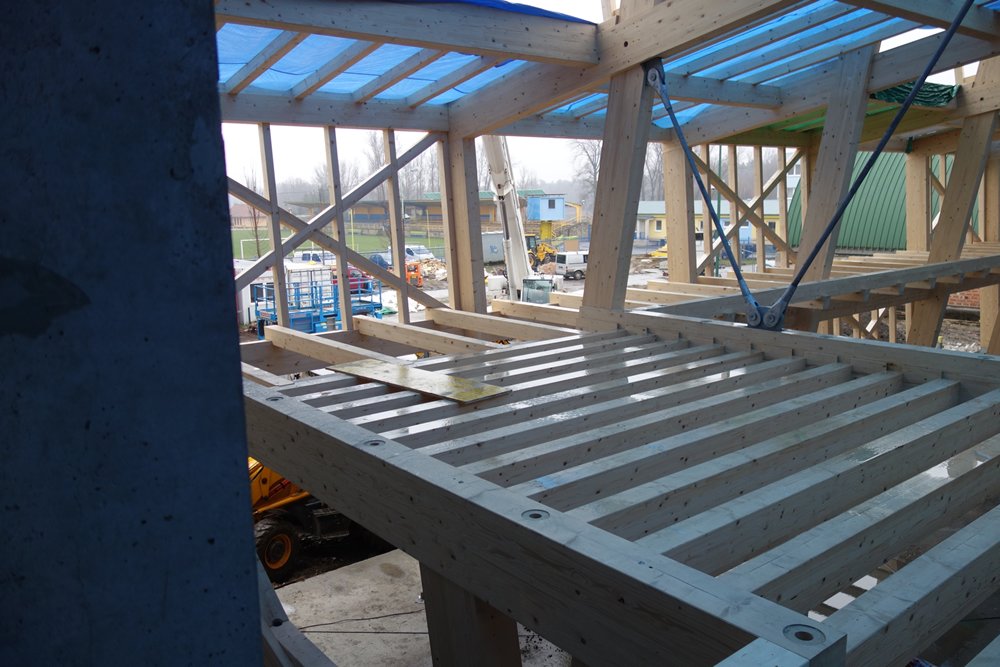

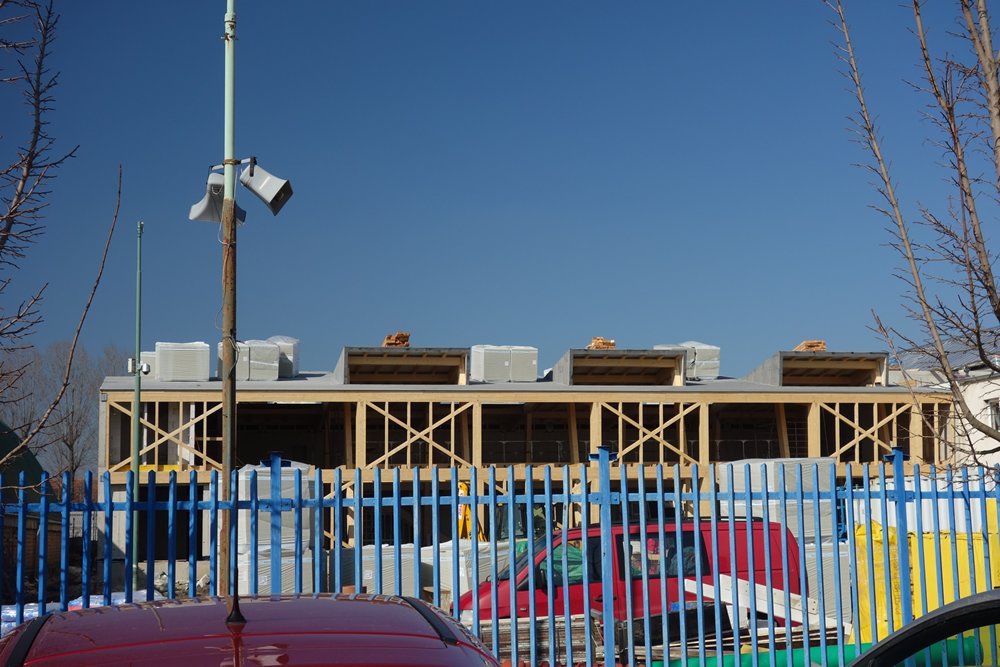

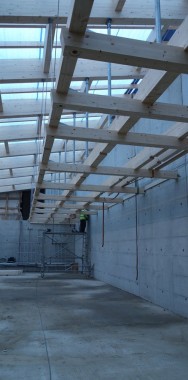

Dřevěná konstrukce je rozdělená na dvě hlavní části: VELKÝ SÁL A BOWLING s půdorysnými rozměry 23,5 × 35,6 m a na krov nad MALÝM SÁLEM s rozměry 9,1 × 18,1 m, jehož vrchol dosahuje do výšky 11,95 m. Hlavní nosnou konstrukci velkého sálu a bowlingu tvoří kombinace dřevěných rámů, které jsou umístěny mezi železobetonové stěny. V podlouhlém směru jsou stěny doplněny o jednu obvodovou, ztužující stěnu s šachovnicově umístěnými výztužnými poli (Ondřejský kříž), která se střídají se zasklením. Specifický tvar objektu s oboustrannými vikýři byl dosažen použitím dvojice dřevěných rámů, které jsou mezi sebou spojeny odsazeným přeplátováním. Rámy jsou postaveny v sedmi řadách a jejich vzájemná osová vzdálenost je 4,75 m. Dřevěné rámy jsou navrženy v pohledové kvalitě z lepeného lamelového dřeva profilu 220 × 480 mm. Netradiční krov sedlové střechy nad malým sálem je tvořen kombinací přímých prvků z lepeného lamelového dřeva a systémových táhel. Nosný systém se skládá z krokví uložených na železobetonovém věnci a v horní polovině podepřených dřevěnými vaznicemi. Vaznice jsou střídavě podepřeny dřevěnými vzpěrami opřenými do železobetonového věnce.
